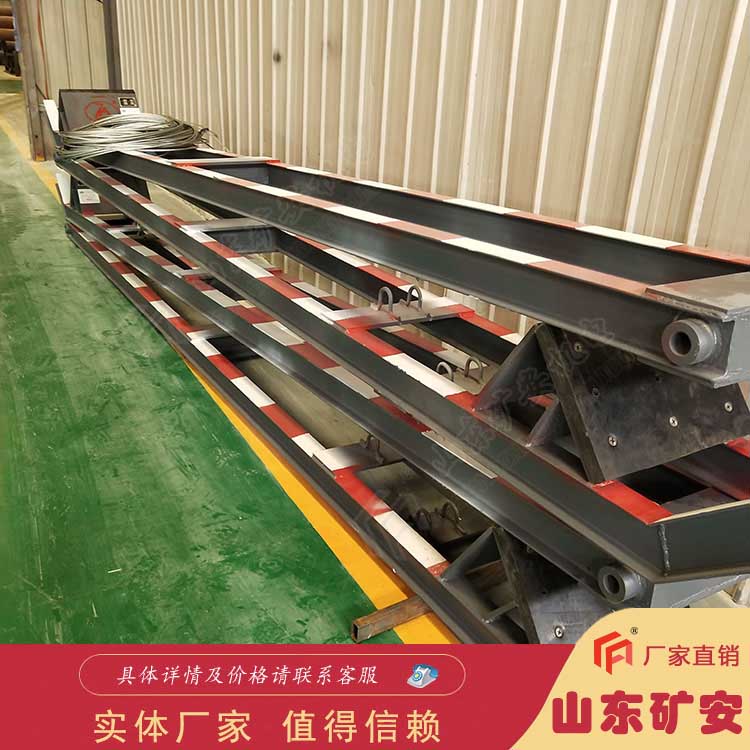

QZCL型气动挡车梁装置主要结构

QZCL型气动挡车梁主要由气缸、挡车梁、气控箱等部分构成。kuangan001

QZCL型气动挡车梁安装要求

1、当气动挡车梁安装在斜井上部时，挡车橡胶垫距上变坡点距离s=n×L+(n-1)×b+(3M～8M) (n为列车节数，L为一节列车长度，b为两节列车间长度)。

2、当安装在斜巷下部时，挡车橡胶垫距下变坡点距离s=3M～8M。

3、当气动挡车梁安装在斜巷上部时，气动控制箱应安装在上车场的躲避硐中，反之，安装在下车场的躲避硐中。

4、当气缸固定座、定位板、滑车座及挡车梁座用锚杆固定在斜井顶板上时，其中心线应一致，与道轨平行，且在道轨中心线正上方。

5、调试：气缸、挡车梁及气控箱安装完毕后，依据气缸的伸缩长度和挡车梁的起吊高度，调整钢丝绳的松紧度。

QZCL型气动挡车梁注意事项

1、装前应全面检查各部件在运输中是否有缺损。

2、定期对各部件进行防锈处理，对转动部件处加注润滑油。
