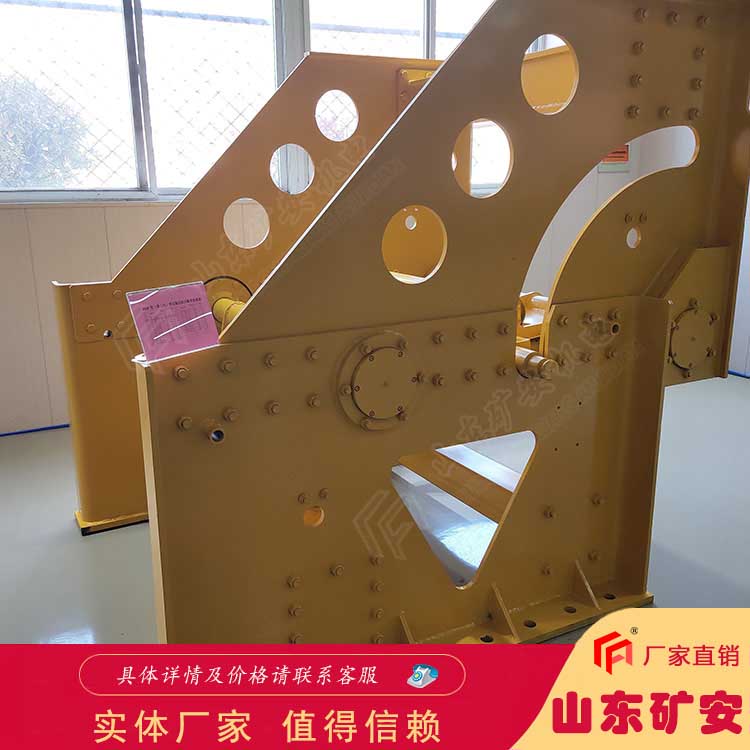

DDZ-400/120断带抓捕器结构组成
DDZ-400/120断带抓捕器由上机架、下机架、上抓捕架、下抓捕架、配重箱体、配重块、抓捕靴块、滑轮、信号装置等组成
DDZ-400/120断带抓捕器工作原理kuangan001
当带式输送机正常工作时，上抓捕架由支撑托辊在胶带的张力作用下与承载带下底面（槽型弧底）接触，下抓捕架由托辊与下胶带接触。当带式输送机发生断带事故时，胶带下滑，胶带张力骤降，抓捕器的上下托辊失去支撑力。上抓捕架在配重箱的作用下与横梁配合将下滑的承载胶带抓住，下抓捕架由在自身重力作用下与下横梁配合将回空胶带抓住，保护输送机。在上下抓捕架实施抓捕动作的同时，触发信号装置，信号装置与带式输送机主控间通信发出断带事故信号，促使主控发出停车命令，保护输送机，从而避免因断带发生重大安全事故。
